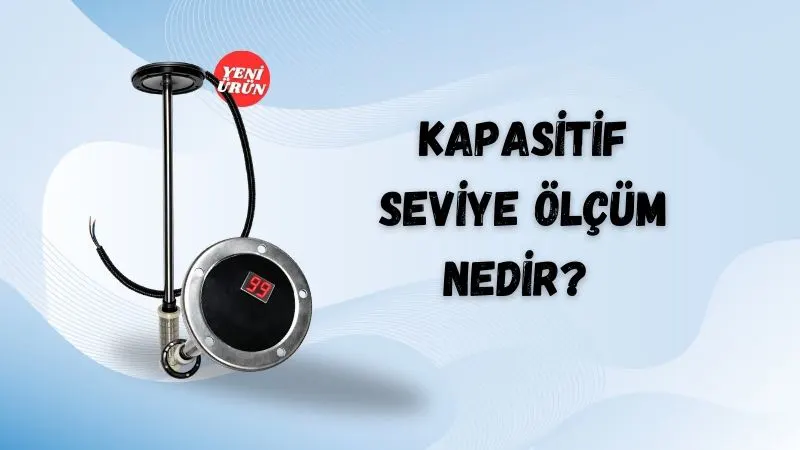

Kapasitif Seviye Ölçüm Nedir? Nasıl Çalışır?
Kapasitif seviye ölçüm, tank veya depo içindeki sıvı, yarı katı veya katı malzemelerin seviyesini iki iletken yüzey arasındaki kapasitans değişimini ölçerek belirleyen bir sensör teknolojisidir. Yüksek doğruluk, bakım gerektirmeyen yapı ve geniş kullanım alanı sayesinde endüstride yaygın olarak tercih edilir.
Kapasitif Seviye Ölçümünün Çalışma Prensibi
Kapasitif sensörler bir kondansatör mantığıyla çalışır:
- İki iletken yüzey bulunur.
- Bu yüzeyler arasında bir dielektrik malzeme vardır.
- Seviye değiştikçe dielektrik katsayısı değişir.
- Sensör bu değişimi ölçerek seviyeyi hesaplar.
Su, yağ, yakıt, kimyasal sıvılar, granül ve toz malzemeler dahil çok geniş bir uygulama alanında kullanılabilir.
Kapasitif Seviye Ölçümünün Avantajları
- Temassız veya temaslı ölçüm imkânı
- Hareketli parça olmadığı için bakım gerektirmez
- Zorlu ortamlara karşı dayanıklıdır
- Yüksek sıcaklık stabilitesi
- 4–20 mA, 0–10 V, MODBUS gibi farklı çıkış seçenekleri
Kapasitif Seviye Sensörlerinin Kullanım Alanları
Kapasitif teknolojisi birçok farklı sektörde güvenle kullanılır:
1. Yakıt ve Depo Tankları
- Dizel, benzin, LPG, AdBlue
- Yağ ve diğer petrokimyasallar
2. Endüstriyel Kimya
- Asit ve baz çözeltileri
- Atık su ve proses sıvıları
3. Gıda ve İçecek Sektörü
- Sıvı gıdalar
- Toz ve granül malzemeler
4. Su Arıtma Sistemleri
- Temiz su, içme suyu
- Atık su ve çamur seviyeleri
5. Otomotiv ve Sanayi Uygulamaları
- Makine sıvı seviye kontrolü
- Yağlama sistemleri
Kapasitif Seviye Sensörlerinin Çalışma Tipleri
1. Temaslı Kapasitif Sensör
Malzeme ile direkt temas eder ve yüksek hassasiyet sunar.
2. Temassız Kapasitif Sensör
Plastik tankların dışından ölçüm yapabilir ve hijyenik çözümler sağlar.
Kalibrasyon Süreci
Modern kapasitif seviye sensörleri şu şekilde kalibre edilir:
- Boş tank değeri ayarlanır.
- Dolum seviyesi tanımlanır.
- Malzemeye göre sensör kendini optimize eder.
Bu sayede farklı sıvılar ve malzemelerde yüksek doğruluk elde edilir.
Sensör Seçerken Dikkat Edilmesi Gerekenler
- Ölçülecek malzemenin dielektrik katsayısı
- Tank yüksekliği veya ölçüm mesafesi
- Çalışma sıcaklığı ve ortam koşulları
- Gerekli çıkış sinyali (4–20 mA, MODBUS vb.)
- Montaj şekli
- Kimyasal dayanım
